 |
| Minimum Çekme Dayanımı： | |
|---|---|
| Modül： | |
| Asit ve Alkali Direnci： | |
| Erime Noktası： | |
| Miktar： | |

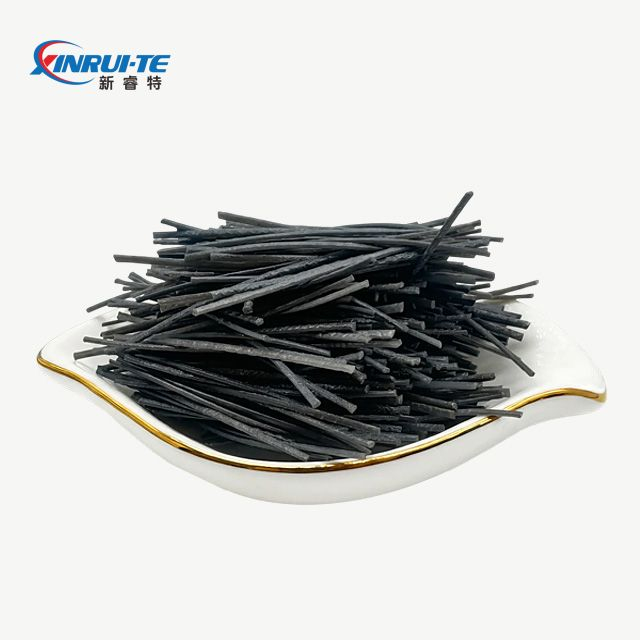

XRT-GPF
xinrui-te
550340
| ÖZELLİK | Teknik avantaj | Performans verileri |
|---|---|---|
| Kabartmalı yüzey | Fiber-beton yapışmasını arttırır, kaymayı azaltır ve yük transferini iyileştirir. | Düz elyaflara kıyasla +%35 bağ mukavemeti (ASTM C1399). |
| Büzülme ve çatlak kontrolü | Plastik ve kurutma büzülme çatlaklarını, dereceye kadar levhalarda%60-80 oranında azaltır. | Çatlak genişliği <0.1 mm At4 kg/m³ dozaj (EN 14889-1). |
| Korozyon direnci | Klorür, sülfat ve alkali saldırılara karşı bağışık - deniz/endüstriyel ortamlar için ideal. | Tuz püskürtme testlerinde (ASTM B117) çelik fiberlerden daha iyi performans gösterir. |
| Doz verimliliği | 3-10 kg/m³ACHIEVES 25-40 kg/m³ çelik liflerine kıyaslanabilir performans. | ASTM C1609 dayanıklılık gereksinimlerini karşılarken %70 daha düşük malzeme maliyeti. |
| İşlenebilirlik ve Güvenlik | İletken değildir, hafiftir (0,91 g/cm³) ve çelik fiberlerin kullanımıyla ilgili tehlikeleri ortadan kaldırır. | Çelik elyaflara göre %50 daha hızlı karıştırma (toplanma veya ayrışma olmaz). |
| PARAMETRE | Kabartmalı pp lif | Çelik fiber |
|---|---|---|
| Dozaj (kg/m³) | 3-10 | 25-40 |
| Korozyon riski | Hiçbiri | Yüksek (epoksi kaplama gerektirir) |
| Darbe direnci | Çelik fiber performansının% 85'i | Taban çizgisi |
| M³ beton başına maliyet | € 3– 10 € | € 50– 120 € |
| Elektrik güvenliği | Güvenli (iletken olmayan) | Tehlikeli (iletken) |
Not: PP fiberler endüstriyel zeminlerin %90'ı için idealdir, çelik fiberler ise ultra yüksek darbeli bölgeler için ayrılmıştır
(örneğin, havaalanı pistleri).
◇ Sınıfta levhalar: Çatlak kontrolü için 3-6 kg/m³.
◇Prefabrik Beton: Taşıma çatlaklarını azaltmak için 4–8 kg/m³.
◇Deniz Yapıları: Korozyonsuz dayanıklılık için 5–10 kg/m³.
◇Püskürtme beton: Geri tepmeyi ve çatlamayı en aza indirmek için 6–10 kg/m³.
◇Uygun maliyetli: Çelik fiberlere kıyasla %70 tasarruf.
◇Dayanıklılık: Islak ortamlarda bile paslanma olmaz.
◇Kullanım Kolaylığı: Topaklanma olmadan düzgün dağılım.
İdeal kullanım alanları: Depolar, otoparklar, tüneller ve dekoratif beton.
Püskürtme beton ve mühendislik endüstrileri, beton projeleri:
◇ Sınıf ve yüksek inşaatta levha (dağıtım merkezleri, depolar, vb.)
◇İnce duvarlı prekast (septik tanklar, tonozlar, duvarlar vb.)
◇Tünel kaplamaları, havuz inşaatı ve şev stabilizasyonu için püskürtme beton
◇ Kaldırımlar ve beyaz tepeler
Lifler suda çözünür filmle sarılır ve suda çözünür kağıt kutularda benzersiz bir şekilde paketlenir. Fiber kutularını beton karışımına eklemeniz yeterli; kutular ve film saniyeler içinde çözülerek elyafların karışım boyunca eşit şekilde dağılmasını sağlar.
1. Bakır Kaplı Mikro Çelik Elyaf
2. Yapıştırılmış Kanca Uçlu Çelik Elyaf
C: Xinrui-Te'de kabartmalı makro elyaflarımızın çelik elyaflara göre birkaç temel avantajı vardır: korozyona dayanıklıdırlar; onlar
hafif ve kurulumu kolay; ve çelik fiberlere göre çok daha düşük dozaj gerektirirler, bu da proje maliyetlerinin azaltılmasına yardımcı olabilir.
Bununla birlikte, bükülme mukavemeti ve ağır yük dayanıklılığı açısından çelik fiberler kadar iyi değiller. PP elyaflarımız aşağıdakiler için en uygunudur:
Ana hedeflerin çatlamaya karşı dayanıklılık, sızdırmazlık ve dayanıklılık olduğu projeler.
C: Kabartmalı PP elyaflarımız zaten anti-statiktir ve UV işlemine tabi tutulmuştur, bu nedenle kendi başlarına gerçekten iyi topaklanmama özelliklerine sahiptirler.
Bunları beslerken önce çimento, kum, agrega ve diğer kuru malzemeleri yaklaşık 30 saniye karıştırın, ardından lifleri ekleyin ve
Tamamen dağılmaları için en az bir dakika karıştırın. Bundan sonra su ekleyin ve karıştırın. Bu genellikle topaklanmanın oldukça iyi önlenmesine yardımcı olur.
Güney Amerika'daki müşterilerimizden birinin deniz yoluyla sevkiyatı yavaştı; malları almaları neredeyse iki ay sürdü. Sonrasında
Torbaları açtıklarında, bize elyaflarda, belki statik veya istifleme basıncından dolayı bazı yerel topaklanma/bloklaşma olduğunu söylediler. dayalı
Tecrübemiz nedeniyle teknik ekibimiz, daha önce elyafları ayırmak için üfleme modunda bir saç kurutma makinesi veya elektrikli süpürge kullanmalarını önerdi.
besleme. Bu, PP liflerinin karışımda ne kadar iyi dağıldığını önemli ölçüde iyileştirebilir ve bunların betonda topaklanmasını önleyebilir.
C: Geçtiğimiz 15 yıldaki her türlü projeden elde edilen geri bildirimlere dayanarak, yalnızca referans olması amacıyla önerilen dozajlarımız aşağıda verilmiştir:
Dereceli Döşemeler: 3–6 kg/m³
Prekast beton: 4–8 kg/m³
Deniz yapıları: 5–10 kg/m³
Püskürtme betonu: 6–10 kg/m³
Önerilen dozajın çok üzerine çıkarsanız, liflerin dağılması zor olabilir ve topaklaşabilir, bu da projenin kalitesini etkileyebilir. Dozaj çok düşükse betondaki çatlakları etkili bir şekilde kontrol edemeyebilir. Bu nedenle müşterilerimize fiili inşaattan önce her zaman bir deneme karışımı yapmalarını öneriyoruz. Plastik büzülme çatlağının kontrolü için minimum dozaj yaklaşık 0,6–0,9 kg/m³'tür; yapısal çatlak kontrolü için 3 kg/m³ veya daha fazlasını öneriyoruz.
